ГОСТ 19804.7-83

 Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАИ-КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ДВУХКОНСОЛЬНЫЕ

ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЗДАНИЙ

Конструкция и размеры

Two-console reinforced concrete pile-pillars

for agricultural buildings.

Construction and dimensions

ОКП 58 1721

Дата введения 1983-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН

Министерством  сельского строительства СССР

Министерством  монтажных и специальных строительных работ СССР

Научно-исследовательским  институтом оснований и подземных сооружений (НИИОСП) Госстроя СССР

Государственным  комитетом СССР по делам строительства

ИСПОЛНИТЕЛИ  Н.В.Жуков, канд.техн.наук (руководитель темы); Н.М.Ляндрес; Е.И.Рубина; Л.А.Лагунова; Э.Н.Жукова; Л.Г.Косован; Г.М.Лешин; В.Ф.Соколова; Б.В.Бахолдин, канд.техн.наук

2.  ВНЕСЕН Министерством сельского строительства СССР

Зам.  министра В.Д.Даниленко

3.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 31 декабря 1982 г. N 342.

Настоящий  стандарт распространяется на забивные железобетонные двухконсольные сваи-колонны квадратного сечения и устанавливает их конструкцию и размеры.

Сваи-колонны  предназначены для применения в одноэтажных сельскохозяйственных зданиях, расположенных в I, II, III районах СССР по скоростному напору ветра и весу снегового покрова с сейсмичностью не выше 6 баллов, с неагрессивной средой, а также слабо- и среднеагрессивными газовыми средами.

Сваи-колонны  должны отвечать требованиям ГОСТ 19804-91 и настоящего стандарта.

1. МАРКИ И ОСНОВНЫЕ РАЗМЕРЫ

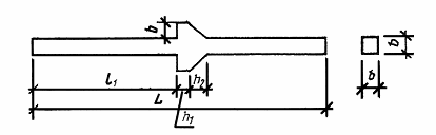

1.1.  Марки, форма свай-колонн, основные размеры и показатели должны соответствовать указанным в табл. 2.

1.2.  Сваи-колонны обозначаются марками в соответствии с ГОСТ 23009-78 и ГОСТ 19804-91.

Схема обозначения марок

       Х       СД          ХХ.         ХХ.          ХХ-          Х-      П      ГОСТ 19804.7-83

 --       ----          ----         ----          -----         ----     ---

  ¦    ¦      ¦      ¦      ¦      ¦   ¦   Обозначение типа конструкции:

  ¦    ¦      ¦      ¦      ¦      ¦   ¦   1 - крайняя (без уширения верха);

  ¦    ¦      ¦      ¦      ¦      ¦   ¦   2 - средняя (с уширением верха)

  +----+------+------+------+------+---+---------------------------------------

       ¦      ¦      ¦      ¦      ¦   ¦   Обозначение вида конструкции:

       ¦      ¦      ¦      ¦      ¦   ¦   СД - свая-колонна двухконсольная

       +------+------+------+------+---+---------------------------------------

              ¦      ¦      ¦      ¦   ¦   Длина, дм

              +------+------+------+---+---------------------------------------

                     ¦      ¦      ¦   ¦   Размер от верха сваи-колонны до ее

                     ¦      ¦      ¦   ¦   консолей, дм

                     +------+------+---+---------------------------------------

                            ¦      ¦   ¦   Размер стороны поперечного сечения,

                            ¦      ¦   ¦   см

                            +------+---+---------------------------------------

                                   ¦   ¦   Условное обозначение по несущей спо-

                                   ¦   ¦   собности:

                                   ¦   ¦   1, 2, 3, 4, 5 (см. табл. 1)

                                   +---+---------------------------------------

                                       ¦   Дополнительные характеристики при

                                       ¦   необходимости (см. п. 2.2.3):

                                       ¦   П - при слабо- или среднеагрессивной

                                       ¦   степени воздействия газовых сред

                                       +---------------------------------------

 Таблица 1

Пример  условного обозначения (марки) крайней (без уширения верха) сваи-колонны двухконсольной, длиной 5500 мм, размером от верха сваи-колонны до ее консолей 3400 мм, размером стороны поперечного сечения 200 мм, несущей способности 2:

                  1СД 55.34.20 - 2 ГОСТ 19804.7-83

То  же, крайней (без уширения верха) сваи-колонны двухконсольной, длиной 7500 мм, размером от верха сваи-колонны до ее консолей 3500 мм, размером стороны поперечного сечения 300 мм, несущей способности 3, для зданий с агрессивной степенью воздействия газовой среды:

                1СД 75.35.30 - 3 - П ГОСТ 19804.7-83

   Таблица 2
