ГОСТ 19804.5-83 Сваи полые круглого сечения и сваи-оболочки железобетонные цельные с ненапрягаемой арматурой. Конструкция и размеры

ГОСТ 19804.5-83

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

CВАИ ПОЛЫЕ КРУГЛОГО СЕЧЕНИЯ И СВАИ-ОБОЛОЧКИ

ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ С НЕНАПРЯГАЕМОЙ АРМАТУРОЙ

Конструкция и размеры

Reinforced concrete round hole piles and pile-shells.

Structure and dimensions

Дата введения 1983-07-01

РАЗРАБОТАН  Министерством монтажных и специальных строительных работ СССР

Государственным  комитетом СССР по делам строительства

ИСПОЛНИТЕЛИ

Ю.Г.  Трофименков, канд. техн. наук (руководитель темы); В.К. Демидов; Г.М. Лешин; В.Ф. Соколова; Н.А. Ремезова; Э.В.Иванова; И.В.Лазарева, канд. техн. наук; Г.И. Бердичевский, д-р техн. наук; В.А.  Якушин,  канд.  техн.  наук;  Б.В.Бахолдин,  канд. техн. наук; Н.Н.Светликова

ВНЕСЕН  Министерством монтажных и специальных строительных работ СССР

Зам.  министра Л.Д. Солоденников

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 23 декабря 1982 г. N 296

1.  Настоящий стандарт распространяется на железобетонные цельные полые сваи диаметром от 400 до 800 мм, сваи-оболочки диаметром от 1000 до 1600 мм с ненапрягаемой продольной арматурой и устанавливает  конструкцию  и  размеры  полых свай круглого сечения, свай-оболочек и арматурных изделий к ним.

2.  Железобетонные цельные полые сваи круглого сечения (в дальнейшем - сваи) и сваи-оболочки с ненапрягаемой продольной арматурой должны удовлетворять требованиям ГОСТ 19804.0-78 и настоящего стандарта.

3.  Сваи изготовляют с закрытым нижним концом (с наконечником) или с открытым нижним концом (без наконечника). Сваи-оболочки изготовляют с открытым нижним концом.

4.  Обозначения марок свай и свай-оболочек должны соответствовать указанным в ГОСТ 19804.0-78. Марки свай с наконечником имеют в конце цифрового обозначения строчную букву "н", например СК15-40н.

5.  Форма, марки, номинальные размеры свай и свай-оболочек, а также проектные марки бетона по прочности на сжатие должны соответствовать указанным на черт.1, 2 и в табл.1.

6.  Условия расчета и применения свай и свай-оболочек даны в справочном приложении.

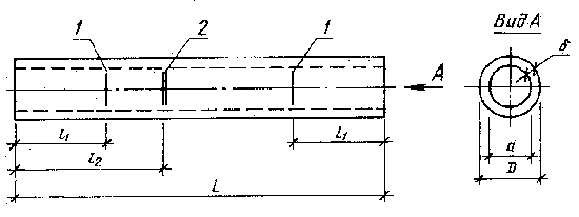

Свая без наконечника и свая-оболочка

1 - место строповки при выемке из опалубки и транспортировании (одинарная полоса);

2 - место строповки при подъеме на копер (двойная полоса)

Черт. 1

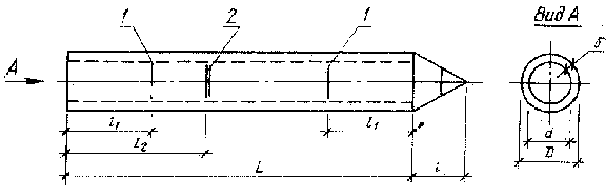

Свая с наконечником

 1 - место строповки при выемке из опалубки и транспортировании (одинарная полоса);

2 - место строповки при подъеме на копер (двойная полоса)

Черт. 2

                                                           Таблица 1
