6.20. Помимо
документов, перечисленных в
п.
1.151 настоящей главы, при сдаче должны быть дополнительно
представлены:
заводские сертификаты на
стальные канаты, на сплавы для заливки втулок и на изоляторы;
акты на заливку битумом
фланцев трубчатых поясов мачт и башен;
акты на изготовление и
испытание оттяжек для мачтовых сооружений;
акты механических и
электрических испытаний изоляторов;
ведомость геодезической
проверки осей сооружения, а также осей элементов сооружения (поясов
решетчатых мачт и башен);
ведомость замеренных
предварительных (монтажных) натяжений оттяжек мачт и раскосов башен.
7. ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА
ДЛЯ КОНСТРУКЦИЙ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ
7.1. Настоящие правила
должны соблюдаться при изготовлении, монтаже и приемке стальных
конструкций гидротехнических сооружений:
а) подвижных конструкций
затворов (в том числе ворот судоходных шлюзов и доков) и разборных
плотин:
б) подвижных конструкций
сороудерживающих решеток, плавучих заграждений и прочих устройств,
преграждающих доступ посторонним предметам к водопропускным
отверстиям;
в) закладных частей затворов
и сороудерживающих решеток;
г) стальных облицовок и
экранов;
д) стальных трубопроводов
гидроэлектрических и насосных станций;
е) уравнительных башен;
ж) причальных устройств на
судоходных шлюзах и сооружениях гидроэлектрических станций;
з) балок и эстакад под
механизмы.
Настоящие правила не
распространяются на высоконапорные гидротехнические затворы из
стальных отливок или сварной конструкции с большим количеством
механической обработки, требующие повышенной точности пригонки
подвижной конструкции к неподвижным (закладным) частям. Изготовление,
монтаж и приемка таких затворов производятся по специальным
техническим условиям.
7.2. При изготовлении,
монтаже и приемке стальных конструкций, устанавливаемых или
эксплуатируемых при расчетной температуре ниже минус 40°С, в
отношении их механических деталей и деталей из резины должны
соблюдаться требования государственного стандарта на машины, приборы
и другие технические изделия, предназначенные для эксплуатации в
условиях низких температур.
ИЗГОТОВЛЕНИЕ
7.3. Отклонения
действительных размеров изготовленных конструкций от проектных не
должны превышать величин, указанных в табл. 8, 9 и 27 настоящей
главы.
Схема контрольных обмеров
должна быть приложена к сертификату на изготовленную конструкцию.
7.4. На заводе должна
производиться общая сборка следующих негабаритных конструкций:
подвижных конструкций затворов всех типов, пазовых конструкций,
элементов трубопроводов сложной формы (колен, переходных камер,
разветвлений, компенсаторов и т.п.).
Таблица 27
Наименование
отклонения
|
Допускаемое
отклонение
|

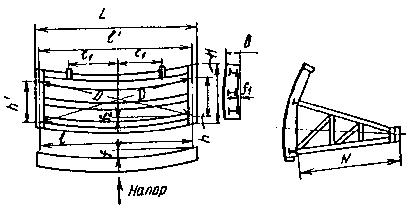

Плоские
и сегментные затворы
|
|
1. Отклонение длины L,
высоты H,
толщины В
|
— (2
мм+0,001X),
где за Х принимается соответственно или L, или B,
или Н
|
2. Отклонение расстояния
l1
между осью затвора и осью подвеса
|
— (1
мм +0,0003 l1)
|
3. Разность между l
и l'
и между h
и h',
где l
и l'
— расстояния между геометрическими осями опорно-концевых
стоек, измеренные по геометрическим осям соответственно нижнего и
верхнего ригелей; h и
h'
— расстояния между геометрическими осями нижнего и верхнего
ригелей, измеренные по геометрическим осям соответственно левой и
правой опорно-концевых стоек
|
3
мм
|
4. Разность длин
диагоналей
|
0,001
D, но не более 10
мм
|
5. Стрела кривизны
обшивки и ригелей в горизонтальной плоскости
f (только в
сторону напора)
|
0,0006
L
|
6. То же, в вертикальной
плоскости f1
(посередине
каждой секции затвора)
|
0,001
Н
|
7. Стрела кривизны f2
ригелей в
вертикальной плоскости
|
0,001
L, но не более 15 мм
|
8. Стрела кривизны
f3
кромки ножа затвора с резиновым уплотнением
|
±
3 мм
|
9. Стрела кривизны f3
(кромки ножа затвора) без резинового уплотнения
|
±
1 мм
|
|
|
10. Тангенс угла
отклонения линии, соединяющей оба конца кромки ножа, от
перпендикуляра к оси затвора (см. примеч. 1)
|
|
|
|
11. Винтообразность
уплотняющего контура, измеряемая по плоскости установки
уплотнений или по центрам отверстий под болты, крепящие
уплотнения
|
3
мм +
0,0002L
|
12. Винтообразность
конструкции затвора по контуру, не имеющему уплотнения
|
6
мм +
0,0004L
|
13 Отклонение длины
N ног
сегментного затвора
|
±0,001
N, но не
более 5 мм
|

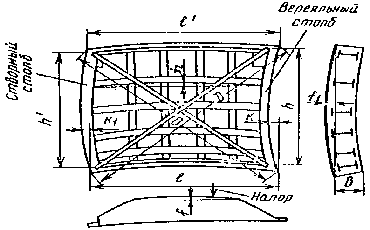

Ствоpки
двустворчатых ворот
|
|
14. Отклонение толщины В,
длины 1 и высоты h
|
— (2мм+,001X),
где за X принимается cоответственно или В, или l,
или h
|
15. Разность длин
диагоналей
|
0,001D,
но не более 10 мм
|
16. Стрела кривизны К
вереяльного столба и K1
створного столба (в любой плоскости)
|
0,001
высоты столба, но не более 10 мм
|
17. Стрела кривизны f
обшивки и ригелей и горизонтальной плоскости (только в сторону
напора)
|
0,0006
l
|
18. Стрела кривизны f1
обшивки в вертикальной плоскости посередине створки (только в
сторону напора)
|
0,001
h
|
19. Стрела кривизны
f2
ригелей в вертикальной плоскости
|
0,001
1 но
не более 10 мм
|
Откатные
ворота
|
|
|
|
20. Отклонение расстояния
l,
определяющего положение опорно-ходовых частей
|
±
0,001l
|
21. Отклонение тангенса
угла наклона
|
±
0,001
|
|
|

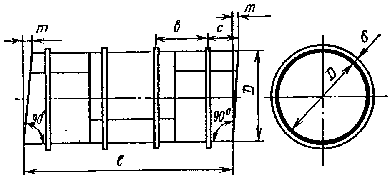

Трубопроводы
|
|
22. Отклонение длины
наружной окружности на концах обечайки
|
±
0.3,
но не более 10 мм
|
23.
Смещение кромок в стыках
|
0,1,
нo
не более 3 мм (для
сталей
высокой прочности в продольных стыках — не более 2 мм)
|
24. Разность между
шприцами листов, входящих в состав одной обечайки негабаритного
трубопровода или уравнительной башни
|
2
мм
|
25. Местные зазоры между
внутренней кромкой кольца жесткости (или опорного) и шаблоном
длиной 1500 мм
|
2
мм на длине не более 200 мм
|
26. Отклонение длины l
|
|
Прямого звена или
обечайки
|
(2
мм+0,001l)
|
фасонного звена или
обечайки
|
(2
мм+0,0005l)
|
27. Отклонение
расстояния: от кольца жесткости (или опорного) до края обечайки с
|
|
между
кольцами жесткости b
|
30
мм
|
от
кольца жесткости (или опорного) до края обечайки с
|
15
мм
|
28. Зазор между боковой
поверхностью кольца жесткости (или опорного) и стальной линейкой
длиной 1 м
|
3
мм
|
29. Тангенс угла
отклонения кольца жесткости (или опорного) от проектного
положения
|
±
0,005
|
30. Косина торцов обечаек
т
|
3
мм
|
31. Отклонение зазоров
между внутренней и наружной поверхностями звеньев компенсатора
трубопровода
|
|
|
+0,5К
-0,2К
|

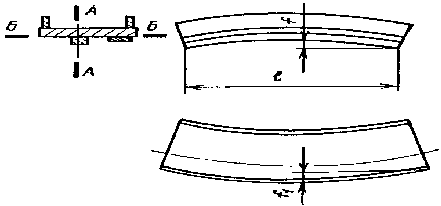

Закладные
части
|
|
32. Стрела кривизны
закладных частей, состоящих из отдельных сварных или прокатных
профилей с необработанными плоскостями:
|
|
для
элементов, расположенных в пределах рабочей зоны::
|
|
f
— в
плоскости а — а действия нагрузки затвора
|
0,001l,
но не более 4 мм
|
f1— в
плоскости б — б, перпендикулярной действию нагрузки
от затвора для элементов, расположенных вне пределов рабочей зоны
затвора
|
0,002l,
но не более 5 мм
|
f —
в плоскости а — а
|
0,002l,
но не более 6 мм
|
f1 —
в плоскости б — б
|
0,002l,
но не более 6 мм
|
33. Стрела кривизны
закладных частей, состоящих из отдельных сварных или прокатных
профилей с обработанными плоскостями, независимо от зоны
расположения закладных частей:
|
|
f —
в плоскости а — a
|
0,0005l,
но не более 1 мм
|
f1—
в плоскости б — б
|
0,0001l,
но не более 3 мм
|
34. Смещение оси
цилиндрической поверхности рельса от оси пути
|
±
2 мм
|
35. Местные углубления на
рабочей поверхности рельса для скользящих затворов
|
0,3
мм, два углубления на 1 м длины рельса
|
36. Местные сквозные
зазоры между квадратом рельса для скользящих затворов и
закладной частью (см. Примеч. 2)
|
Один
зазор до 0,1 мм длиной не более 100 мм на 1 м длины рельса
|
37. Местные несквозные
зазоры между квадратом рельса для скользящих затворов и закладной
частью (см. примеч. 2)
|
Два
зазора до 0,3 мм длиной не более 150 мм на 1 м длины рельса
|
38. Винтообразность
пазовых конструкций закладных частей затвора, измеряемая но
концам отправочного элемента
|
0,001
длины
|
Плоскостные облицовки
пазов затворов, не соприкасающиеся с уплотняющими элементами
затвора
|
|
|
|
39. Стрела кривизны
f в плоскости
облицовки при соединении:
|
|
внахлестку
|
0,002l,
но не более 10 мм
|
встык
|
2
мм
|
40. Стрела кривизны f,
из плоскости обшивки
|
0,002l
и 0,002h,
но не более 10 мм
|
41. Разность между
размерами облицовки, измеряемыми между гранями l
и l'
или между h
и h'
|
2
мм
|
42. Разность длин
диагоналей при соединении:
|
|
внахлестку
|
10
мм
|
встык
|
2
мм
|
43. Местные вмятины (на
отправочный элемент)
|
Три
вмятины глубиной не более 10 мм
|
Плоскостные
облицовки и забральные балки, соприкасающиеся с уплотняющими
элементами затвора
|
|
44. Стрела кривизны из
плоскости облицовки, измеренная в любом направлении. для
плоскостей:
|
|
необработанных
|
+
3 мм на каждый 1 м длины, но не более +6 мм на всю длину
|
обработанных
|
+
1 мм на каждый 1 м длины, но не более +3 мм
на всю длину
|
45.
Местные вмятины на плоскостях: необработанных (на отправочный
элемент)
|
Две
вмятины глубиной до 5 мм
|
обработанных
|
Не
допускается
|
Примечания: 1. На
затворах с соединенными секциями размер
h1
измеряется между осью верхнего и нижнего боковых колес крайних
секций.
2.
Измерение .зазоров по поз. 36 и 37 производится до сварки после
плотного прижатия рельса к закладным частям.
|
Таблица 28
Наименование
отклонения
|
Допустимое
отклонение
|
Колеса
|
|
|
|
1.
Отклонение четвертого колеса от плоскости, касающейся трех других
колес *:
|
|
а)
в затворах без продольных связей при расчетном пролете l1:
|
|
до
5 м
|
±
0,001 l1
|
свыше
5 до 10 м
|
±
(3 мм+0,0004 l1)
|
свыше
10 м
|
±
(5 мм+0,0002 l1)
|
б)
в затворах с продольными связями при расчетном пролете
l1:
|
|
до
5 м
|
±
0,0007 l1
|
свыше
5 до 10м
|
±
(2,5 мм+0,0002 l1)
|
свыше
10 м
|
±
( |
|
