СНиП II-22-81 от 31.12.1981 г. Каменные и армокаменные конструкции.

Часть 1   |    Часть 2    |    Часть 3    |    Часть 4    |    Часть 5

6.49. Эпюру распределения давления в кладке над промежуточными опорами неразрезных рандбалок следует принимать по треугольнику при 134476.gif(рис. 15,а) и по трапеции при 134477.gif(рис. 15,б) с меньшим ее основанием, равным134478.gif. Максимальная величина напряжений смятия 134479.gif (высота треугольника или трапеции) должна определяться из условия равенства объема эпюры давления и опорной реакции рандбалки по формулам:



при треугольной эпюре давления (134480.gif)



134481.gif ,                           (57)





при трапециевидной эпюре давления (134482.gif)





134483.gif ,                                     (58)





где 134484.gif - длина опоры (ширина простенка);



134485.gif- опорная реакция рандбалки от нагрузок, расположенных в пределах ее пролета и длины опоры, за вычетом собственного веса рандбалки;



134486.gif - длина участка эпюры распределения давления в каждую сторону от грани опоры;



134487.gif- толщина стены.



Если 134488.gif, то в формуле (58) вместо  134489.gif следует принимать расчетную длину опоры, равную 134490.gif, состоящую из двух участков длиной по 134491.gif с каждой стороны простенка (рис. 15,134492.gif).



6.50. Эпюру распределения давления над крайними опорами рандбалок, а также над опорами однопролетных рандбалок следует принимать треугольной (рис. 15,134493.gif) с основанием





134494.gif ,                    (59)





где 134495.gif - длина участка распределения давления от грани опоры;



134496.gif - длина опорного участка рандбалки, но не более 134497.gif(134498.gif - высота рандбалки).



Максимальное напряжение над опорой рандбалки





134499.gif .                       (60)

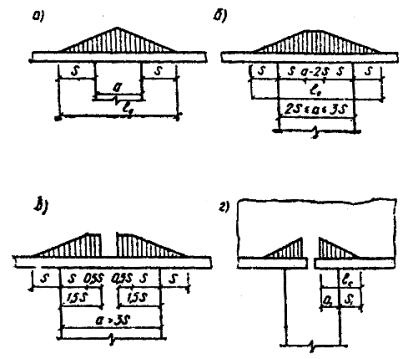

Рис. 15. Распределение давления в кладке над опорами висячих стен



 134501.gif- на средних опорах неразрезных балок при 134502.gif134503.gif - то же,

при 134504.gif134505.gif - то же, при 134506.gif134507.gif - на крайних опорах неразрезных балок

и на опорах однопролетных рандбалок





6.51(К). Прочность кладки висячих стен при местном сжатии в зоне, расположенной над опорами рандбалок, следует проверять по указаниям, приведенным в пп. 4.13 - 4.16.



Расчет на местное сжатие кладки под опорами неразрезных рандбалок следует производить для участка, расположенного в пределах опоры длиной не более 134508.gif от ее края (134509.gif - высота рандбалки) и длиной не более 134510.gif для однопролетных рандбалок и крайних опор неразрезных рандбалок.



Если рассчитываемое сечение расположено на высоте 134511.gif над верхней гранью рандбалки, то при определении длины участков 134512.gif и 134513.gif следует принимать высоту пояса кладки 134514.gif.



Расчетную площадь сечения 134515.gif при расчете висячих стен на местное сжатие следует принимать: в зоне, расположенной над промежуточными опорами неразрезных рандбалок, как для кладки, загруженной местной нагрузкой в средней части сечения; в зоне над опорами однопролетных рандбалок или крайними опорами неразрезных рандбалок, а также при расчете кладки, под опорами рандбалок как для кладки, загруженной на краю сечения.



6.52. Эпюру распределения давления в кладке висячих стен при наличии проемов следует принимать по трапеции, причем площадь треугольника, который отнимается от эпюры давления в пределах проема, заменяется равновеликой площадью параллелограмма, добавляемой к остальной части эпюры (рис. 16). При расположении проемов на высоте 134516.gif над рандбалкой длина участка  134517.gif соответственно увеличивается (см. п. 6.51).










Рис. 16. Эпюра распределения давления в кладке

висячих стен при наличии проема



6.53. Расчет рандбалок должен производиться на два случая загружения:



а) на нагрузки, действующие в период возведения стен. При кладке стен из кирпича, керамических камней или обыкновенных бетонных камней должна приниматься нагрузка от собственного веса неотвердевшей кладки высотой, равной 1/3 пролета, для кладки в летних условиях и целому пролету - для кладки в зимних условиях (в стадии оттаивания при выполнении кладки способом замораживания, см. п. 7.1).



При кладке стен из крупных блоков (бетонных или кирпичных) высоту пояса кладки, на нагрузку от которого должны быть рассчитаны рандбалки, следует принимать равной 1/2 пролета, но не менее высоты одного ряда блоков. При наличии проемов и высоте пояса кладки от верха рандбалок до подоконников менее 1/3 пролета следует учитывать также вес кладки стен до верхней грани железобетонных или стальных перемычек (рис. 17). При рядовых, клинчатых и арочных перемычках должен учитываться вес кладки стен до отметки, превышающей отметку верха проема на 1/3 его ширины;

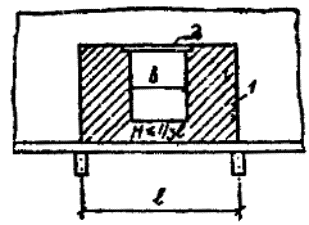

Рис. 17. Схема нагрузки на рандбалку

при наличии проема в стене



 134520.gif- нагрузка на рандбалку;   134521.gif- железобетонная перемычка



б) на нагрузки, действующие в законченном здании. Эти нагрузки следует определять, исходя из приведенных выше эпюр давлений, передающихся на балки от опор и поддерживаемых балками стен.



Количество и расположение арматуры в балках устанавливают по максимальным величинам изгибающих моментов и поперечных сил, определенных по двум указанным выше случаям расчета.







Карнизы и парапеты





6.54. Расчет верхних участков стен в сечении, расположенном непосредственно под карнизами, производится для двух стадий готовности здания:



а) для незаконченного здания, когда отсутствуют крыша и чердачное перекрытие;



б) для законченного здания.



6.55. При расчете стены под карнизом для незаконченного здания должны учитываться следующие нагрузки:



а) расч
